Einzigartige erdbebensichere Architektur der Welt | Schönes Haus | Finanzen

Lassen Sie uns einzigartige Architektur- und Gebäudeentwürfe erkunden, die die Auswirkungen von Erdbeben auf der ganzen Welt verhindern können.

1. Internationaler Flughafen Sabiha Gökçen (Istanbul, Türkiye)

Als einer der wichtigsten Flughäfen der historischen Stadt Istanbul ist er zudem eines der erdbebensichersten Bauwerke der Welt. Sabiha Gökçen ist einer von zwei internationalen Flughäfen in Istanbul, Türkei, und liegt in der Nähe der Nordanatolischen Verwerfung.

Der Flughafen wurde vom Ingenieurbüro Ove Arup mit 300 Erdbebenschutzsystemen ausgestattet, die Erdbeben bis zu einer Stärke von 8,0 MW standhalten. Die Erdbebenkissen können die Erdbebenlast um 80 % reduzieren und machen ihn damit zu einer der größten Erdbebenschutzstrukturen der Welt.

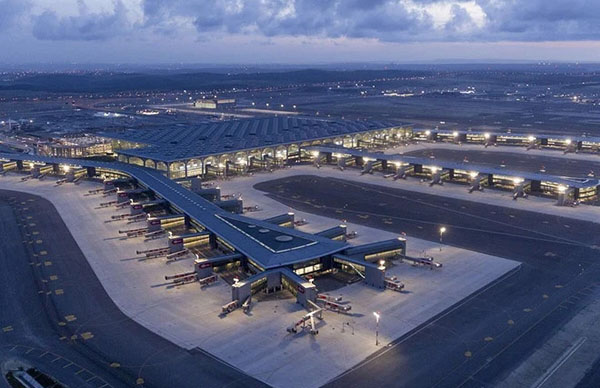

Internationaler Flughafen Sabiha Gökçen mit Bauinvestitionskosten von 12 Milliarden USD.

Eines der wichtigsten Merkmale, das den Flughafen „erdbebensicher“ macht, ist ein sogenanntes „Dreifachreibungspendelgerät“.

Der gesamte Bahnhof steht auf einer Plattform und ist weitgehend vom Boden isoliert, erklärt das Architects Journal. Dadurch konnte das Planungsteam den Bahnhof so gestalten, als befände er sich an einem erdbebensicheren Standort. Zudem wurden Merkmale wie große Standflächen und Gleitvorrichtungen hinzugefügt, die die Struktur weniger anfällig für starke Bodenbewegungen machen.

Die Reibungs- und Gleitlager des Flughafens werden von Earthquake Protection Systems (EPS) hergestellt. Sie nutzen das Prinzip eines Pendels, um Strukturen bei schweren Erdbeben vom Boden zu isolieren.

Bei einem Erdbeben wird das Erdbebenschutzsystem des Flughafens leicht pendelartig ausgelenkt. Die erdbebenbedingten Verschiebungen treten hauptsächlich in den Lagern auf, wodurch die Auswirkungen horizontaler Lasten und Bodenschwingungen auf die Struktur minimiert werden.

2. Transamerica Pyramid

Die Transamerica Pyramid ist ein ikonisches Bauwerk aus den 1970er Jahren in San Francisco, Kalifornien, in der Nähe der San-Andreas- und Hayward-Verwerfung. 1989 erschütterte das Loma-Prieta-Erdbeben mit einer Stärke von 6,9 MW die Region und ließ das oberste Stockwerk der Pyramide über eine Minute lang um etwa 30 Zentimeter schwanken. Das Gebäude blieb jedoch stehen und unbeschädigt.

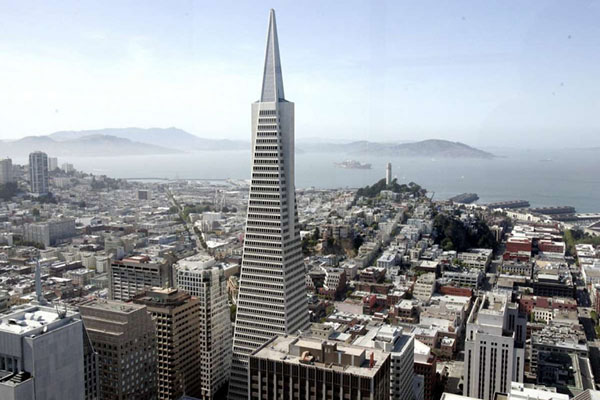

Die Transamerica Pyramid ist ein ikonisches Bauwerk aus den 1970er Jahren in San Francisco, Kalifornien.

Diese Erdbebensicherheit wird durch ein 1.585 m tiefes Stahl- und Betonfundament erreicht, das so konstruiert ist, dass es sich bei seismischen Belastungen bewegt. Vertikale und horizontale Lasten werden durch ein einzigartiges Fachwerksystem über dem Erdgeschoss aufgenommen, dessen Innenrahmen bis zum 45. Stockwerk des Gebäudes reichen. Die komplexe Kombination dieses Struktursystems verleiht dem Gebäude die Fähigkeit, Torsionsbewegungen standzuhalten und ermöglicht die Aufnahme großer horizontaler Schubkräfte am Fundament.

3. Burj Khalifa-Gebäude (Dubai, Vereinigte Arabische Emirate)

Dieser Wolkenkratzer bedarf keiner Einführung. Der Burj Khalifa ist schlicht und ergreifend einer der berühmtesten Wolkenkratzer der Welt und ganz nebenbei auch noch erdbebensicher.

Die Struktur umfasst mechanische Böden, bei denen Kragwände die tragenden Säulen mit den Innenwänden verbinden. Auf diese Weise können die tragenden Säulen den seitlichen Widerstand der Struktur aufnehmen. Die geraden Säulen tragen zudem zur Aufnahme der Schwerkraftlasten bei.

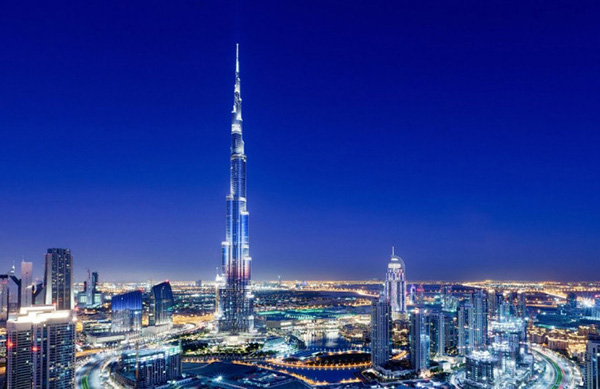

Burj Khalifa-Gebäude – das großartige von Menschenhand geschaffene Bauwerk Dubais.

Dadurch ist der Burj Khalifa sowohl in seitlicher als auch in Torsionsrichtung außergewöhnlich steif. Nach vielen Stunden seismischer und geotechnischer Forschung entstand ein komplexes Fundamentkonstruktionssystem.

4. Taipei 101 Turm

Taipei 101 ist wohl einer der beeindruckendsten Wolkenkratzer der Welt. Sein Außendesign (von CY Lee) wurde von dem Sprichwort inspiriert: „Je höher du steigst, desto weiter kannst du sehen.“

Abgesehen von der Architektur ist das Erstaunliche am Taipei 101, dass er über den weltweit größten Massendämpfer (TMD) verfügt. Dabei handelt es sich im Wesentlichen um eine riesige Metallkugel, die großen instabilen Belastungen wie Wind und Erdbeben entgegenwirkt und so das Schwanken des Wolkenkratzers reduziert.

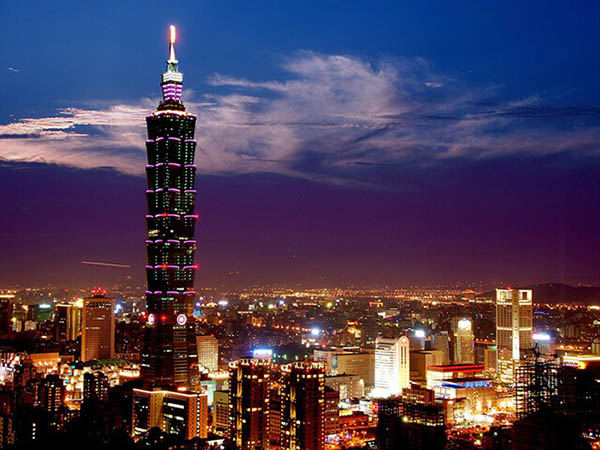

Taipei 101 Tower – der Stolz der Taiwaner (China) Foto: Internet

Der Massendämpfer wird durch einen hydraulischen Dämpfer und ein Dämpfungssystem unterstützt, das ähnlich wie die Stoßdämpfer eines Autos funktioniert. Wirkt eine große Kraft auf den Turm, bewegt sich der Massendämpfer in die entgegengesetzte Richtung. Dabei nutzt er die Masse der Kugel, um die vorübergehenden Kräfte zu absorbieren und das Gebäude wieder ins Gleichgewicht zu bringen. Dieses Erdbebendämpfersystem befindet sich zwischen dem 87. und 92. Stockwerk.

5. Philippine Arena

Die Philippine Arena ist die größte überdachte Arena der Welt und ein unglaublich erdbebensicheres Bauwerk. Eigentümerin ist die christliche Gruppe Iglesia Ni Cristo (INC), die die 55.000 Sitzplätze umfassende Arena zu ihrem 100-jährigen Jubiläum am 27. Juli 2014 in Auftrag gab.

Es ist auch das Herzstück des Touristengebiets Ciudad De Victoria in Bulacan, Philippinen. Die Arena wurde vom australischen Architekturbüro Populous und dem führenden Ingenieurbüro Buro Happold entworfen.

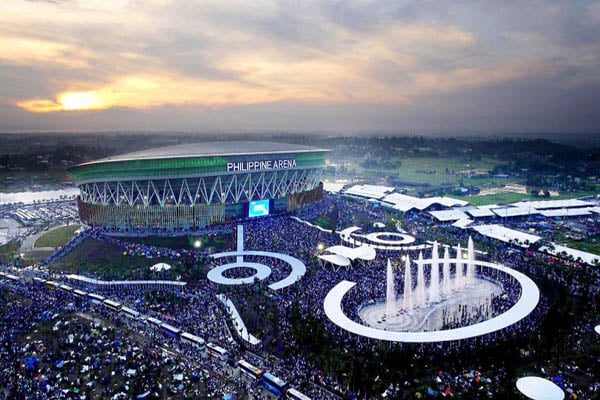

Philippinen-Arena.

Die Philippinische Platte liegt entlang des Pazifischen Feuerrings, einer Kette aktiver Erdbebenverwerfungen, die als die gefährlichsten der Welt gilt. Frühere Erdbeben auf den Philippinen erreichten eine Stärke von bis zu 8,2 MW und forderten Tausende Todesopfer. Seismische Aktivitäten führten in der Region zudem zu Vulkanausbrüchen und Tsunamis.

Das massive Dach der Philippine Arena mit einer Spannweite von 170 Metern ist so konstruiert, dass es extremen, unregelmäßigen Belastungen wie Erdbeben, Wind und Taifunen standhält. Bei einem Erdbeben können die auf die gesamte Struktur wirkenden Querlasten bis zu 40 % ihrer Masse betragen.

Die geniale Lösung von Buro Happold bestand in einer fundamentunabhängigen Konstruktion der gesamten Struktur. Das bedeutet, dass der Hauptkörper der Arena von seinem Sockel und Fundament isoliert ist. Der Spalt zwischen Hauptstruktur und Fundamentsystem wurde mit Blei-Gummi-Lagern (LRBs) gefüllt. Dies ist eine flexible Materialanordnung mit hohen Energieableitungseigenschaften.

Dadurch können sich das Fundament und das Fundamentsystem durch die Kraft des Erdbebens frei bewegen, während die obere Struktur ortsfest bleibt. Dies ist wahrlich eine unglaubliche technische Leistung.

Zwar lässt sich die Kraft der Natur nicht besiegen, doch Ingenieure können ihre Auswirkungen zumindest mit ihren Werkzeugen minimieren. Diese und andere erdbebensichere Bauwerke weltweit zeugen vom menschlichen Einfallsreichtum und dem Können der Ingenieure, die sie errichtet haben.
