Förderung der Anwendung von Wissenschaft und Technologie in der Energieübertragung

(CPV) – Das 220-kV-Umspannwerk Hai Chau ist nicht nur in Da Nang, sondern im gesamten zentralen Hochland das modernste. Es ist ein Erfolg im Rahmen der Förderung der Anwendung von Wissenschaft und Technologie der Power Transmission Company 2 zur Verbesserung der Effizienz von Management und Betrieb des Übertragungsnetzes.

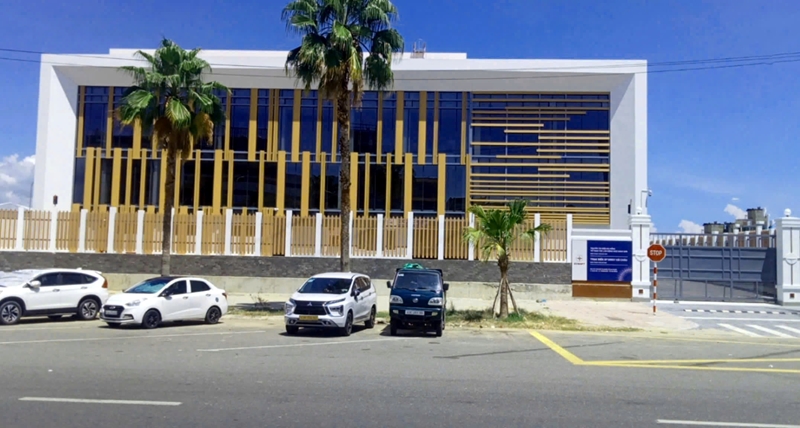

Ohne das Typenschild der Anlage wüssten nur wenige, dass es sich um eine 220-kV-Umspannstation handelt (Panorama der 220-kV-GIS-Station Hai Chau).

Die Nguyen Tat Thanh Straße verläuft entlang der Küste des Bezirks Thanh Khe in Da Nang und ist voller Menschen. Doch nicht jeder erkennt die Anwesenheit eines hochmodernen Umspannwerks, eines der modernsten im Herzen der Stadt. Nur ein Blick auf das Typenschild verrät, dass es sich um das Hai Chau 220-kV-Umspannwerk (GIS 220-kV-Station) handelt.

Die National Power Transmission Corporation (EVNNPT) hat in das 220-kV-GIS-Umspannwerk Hai Chau investiert, es gebaut und es am 30. September 2024 zur Inbetriebnahme an die Power Transmission Company 2 (PTC2) übergeben. Das 220-kV-GIS-Umspannwerk Hai Chau ist eine Transformatorstation, die dem Ngu Hanh Son Mobile Operation Team (TTLĐ) (Da Nang Power Transmission) gehört und im unbemannten Stationsmodus betrieben wird.

Herr Le Tuan Anh, Direktor von Da Nang Power Transmission, sagte: „Unsere Einheit wurde von PTC2 mit der Verwaltung von 523,531 km, 849 220-kV- bis 500-kV-Leitungsmasten, einem 500-kV-Umspannwerk und zwei mobilen Einsatzteams (drei 220-kV-Umspannwerke) mit einer Gesamtkapazität von 2.902 MVA beauftragt, die die Stadt Da Nang und die umliegenden Gebiete mit Strom versorgen. Eines der von der Einheit verwalteten 220-kV-Umspannwerke ist das 220-kV-GIS-Kraftwerk Hai Chau, das das BIM-Designmodell (Building Information Modeling) mit einem Entwurfsmaßstab von zwei 250-MVA-Transformatoren anwendet.“ In der ersten Phase installierte das Kraftwerk einen 250-MVA-Transformator, der an zwei 220-kV-Leitungen Hoa Khanh – Hai Chau und Da Nang – Hai Chau angeschlossen ist, wobei die Länge der unterirdischen Kabeltrasse zwei Stromkreise von mehr als 7,3 km umfasst (dies ist zugleich die erste 220-kV-Erdkabeltrasse in der Stadt Da Nang); außerdem wurde eine 121 m lange 22-kV-Erdkabeltrasse gebaut, um das 220-kV-Umspannwerk Hai Chau mit Strom für den Eigenverbrauch zu versorgen.

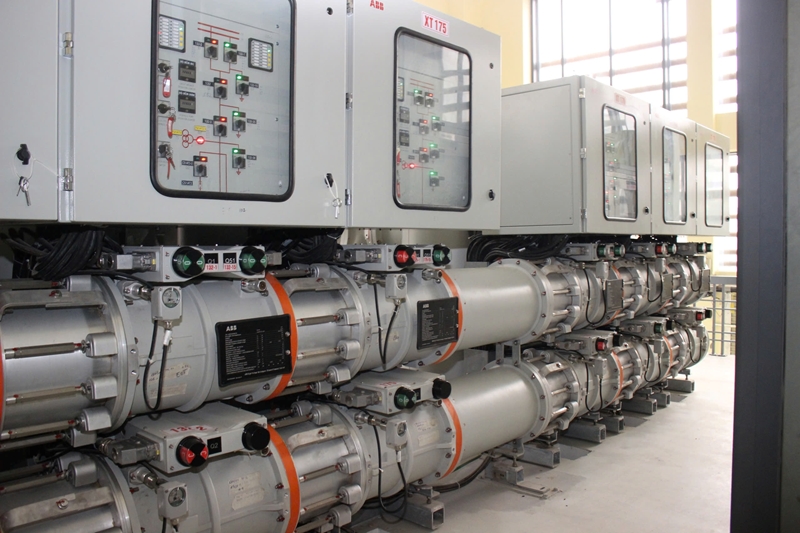

GIS-System liefert 110 kV Spannung für das 220 kV-Kraftwerk Hai Chau

Das 220-kV-Umspannwerk Hai Chau ist mit GIS-Technologie (Gas-Isolations-Schaltanlage) ausgestattet, einschließlich geschlossener, mit SF6-Gas isolierter Schaltanlagen. Das bedeutet, dass die gesamte Anlage gasisoliert und in SF6-gasisolierten Rohren untergebracht ist und nicht der Umwelt ausgesetzt ist. Dadurch ist die Anlage sehr sicher im Betrieb und insbesondere die Wartungszeit gemäß den Herstellerempfehlungen sehr kurz. Dank der GIS-Technologie ist dies das modernste und am besten synchronisierte Umspannwerk nicht nur in Da Nang, sondern im gesamten zentralen Hochland.

Herr Do Van Minh, Leiter des Ngu Hanh Son TTLĐ-Teams, sagte: „Die Station arbeitet mit einem integrierten Steuerungssystem, das die Transformatorstation auf Basis eines Computersystems mit konfigurierter Hardware und Software automatisiert und eine Datenbank auf der Toshiba GSC1000-C-Plattform erstellt. Das computerintegrierte Steuerungssystem steuert und überwacht automatisch die Anlagen in der Station und integriert die erfassten Daten in ein gemeinsames System zur Betriebsführung. Die erfassten Daten umfassen Kommunikationsinformationen, Schutzrelais, Steuerung elektrischer Anlagen, Messungen, Störungsmeldungen, automatische Steuerung des Verteilungssystems, Speicherung in einem Datenspeichersystem sowie Steuerung und Vereinheitlichung in der Station.“

Herr Minh fügte hinzu: Um das 220-kV-GIS-Kraftwerk Hai Chau betreiben zu können, hat PTC2 die Personalauswahl, Schulung, Zertifizierung, das Erlernen des technischen Verständnisses, das Erlernen elektrischer Sicherheitsverfahren, Brandschutz und Betriebserfahrung im 220-kV-GIS-Kraftwerk Tao Dan ( Ho-Chi-Minh -Stadt) organisiert... Als die Umspannwerke zuvor erstmals vom Normalbetrieb auf unbemannten Betrieb umgestellt wurden, mussten die Bediener an zahlreichen Schulungen teilnehmen, Zertifikate erwerben und ihre Arbeitsgewohnheiten ändern, um sich an die moderne Arbeitsumgebung anzupassen.

Durch Studium, Ausbildung und praktische Übungen sind die Bediener mit neuer und moderner Technologie vertraut geworden. Der Betrieb unbemannter Umspannwerke ist sehr anspruchsvoll und erfordert begrenztes Personal. Daher müssen wir nicht nur fünf Schichten mit drei Teams rund um die Uhr an jedem Tag des Jahres sicherstellen, sondern auch viele weitere damit verbundene Aufgaben erfüllen.

Herr Le Dinh Chien – Direktor der Power Transmission Company 2 inspizierte die Betriebssituation im 220-kV-GIS-Kraftwerk Hai Chau

Die Ngu Hanh Son TTLĐ Group betreibt zwei 220-kV-Umspannwerke im Stadtzentrum: Ngu Hanh Son und Hai Chau. Beide Umspannwerke arbeiten unbemannt. In den letzten Jahren haben sich insbesondere Da Nang Power Transmission und PTC2 auf die Förderung digitaler Transformation und Automatisierungstechnologie in allen Produktionsaktivitäten sowie im Management und Betrieb des Übertragungsnetzes konzentriert.

PTC2 und andere Unternehmen der Strombranche streben den Einsatz von Wissenschaft und Technologie zur Entwicklung des Stromübertragungsnetzes an. Das 220-kV-GIS-Kraftwerk Hai Chau ist nicht nur in Da Nang, sondern im gesamten zentralen Hochland das modernste Kraftwerk. Dies ist einer der Erfolge bei der Förderung des Einsatzes von Wissenschaft und Technologie durch PTC2 zur Verbesserung der Effizienz von Management und Betrieb des Stromübertragungsnetzes. Gemeinsam mit EVNNPT trägt es dazu bei, eine ausreichende Stromversorgung für die sozioökonomische Entwicklung sicherzustellen und so die nationale Sicherheit und Verteidigung von Da Nang und der gesamten Region zu gewährleisten.
